産品開發背景介紹：

　　1.高速鐵路軌道闆溫度應力病害嚴重影響行車安全

　　數據顯示2019年底，我國高鐵裏程達到3.5萬公裏，運營裏程位居世界第一。運營速度的不斷提高，對列車運行的安全性、平穩性和舒适性等方面也提出了更高的要求，高速鐵路無砟闆式軌道作為主流軌道結構，軌道闆的可靠性與耐久性關系到高鐵的運營安全。環境溫度是影響軌道闆結構安全的重要因素之一，因高速鐵路穿越的地區氣候條件不盡相同，北方地區冬夏兩季最大溫差可達60℃以上，一天内最大晝夜溫差也可達20℃以上，尤其在夏季強太陽光照射作用下，混凝土結構的無砟軌道闆溫度将迅速升高，但由于混凝土導熱系數較小、傳熱性能較差，内部溫度的升高明顯滞後于表面，軌道闆上下表面形成顯著的溫度差，軌道闆的内部會産生較嚴重的非線性溫度分布，産生過大溫度梯度，産生溫度應力，造成軌道闆翹曲變形、層間離縫、闆體開裂。因溫度應力産生的裂縫會帶來軌道闆滲水、鋼筋鏽蝕、混凝土碳化、冬季凍融破壞等次生病害。近些年來，全球氣候變暖趨勢加快，夏季極端高溫天氣頻發，無砟軌道闆病害情況更加突顯，對線路安全運營造成了嚴重影響。

　　2.軌道闆溫度應力病害防治急需優質解決方案

　　高速鐵路相關部門及該領域内的衆多專家學者開展了大量的研究工作，對軌道闆溫度分布、溫度應力、溫度應力病害與氣溫、太陽光輻射之間的關系進行了研究，分析了高溫天氣下闆式無砟軌道溫度特性，論證了高溫季節出現過大的溫度應力是軌道闆裂縫、軌道闆與砂漿層間離縫上拱産生和發展的主要原因之一，給出了溫度應力病害出現後的諸如裂縫注漿、植筋錨固的治理措施。但這些措施主要是被動修補和強制約束，存在無法提前幹預、治标不治本産生新的安全隐患等問題。目前尚無既便于實施、充分安全又可防治結合的措施，相關方急需新材料新工藝的科學解決方案。

　　3.中國鐵路總公司2017年科研計劃重大課題之一

　　2017年5月中國鐵路總公司印發《2017年中國鐵路總公司科技(jì )研究開發計劃課題指南》白皮書，将“複雜溫度循環下高鐵無砟軌道力學行為及損傷特性研究”列為重大研究課題，該課題主要研究溫度與無砟軌道病害情況，研究無砟軌道維護技(jì )術，将無砟軌道溫度病害的治理提到了新的高度。

　　4.鐵路相關部門高度關注、深入合作

本産品開發合作單位：

　　中國鐵道科學研究院集團有限公司金屬及化學研究所

　　中國鐵路鄭州局集團有限公司科學技(jì )術研究所

　　鄭州優波科新材料股份有限公司

　　中國鐵道科學研究院集團有限公司金屬及化學研究所關注高鐵軌道闆的病害防治研究，參與重大課題的研究工作，在廣泛調研的情況下，了解到反射隔熱塗料在建築領域隔熱降溫應用的情況，以及水性反射隔熱塗料環保、安全、有效、施工便捷的特點，敏銳的洞察到水性隔熱塗料技(jì )術應用于高速鐵路溫度應力病害防治的遠大前景，提出了在建築用水性反射隔熱塗料技(jì )術的基礎上開發針對高鐵軌道闆應用場景的專用産品的新思路。

　　三方在充分交流的情況下，确定合作開發新産品。本着預防為主、标本兼治的研發思路，經過三方合作研發，曆時3年，最終推出了無砟軌道闆隔熱防護塗料産品。

産品介紹：

1.産品原理

　　太陽光熱輻射按波長不同可劃分為紫外光、可見光、紅外光 3個部分。各部分光波在總能量中所占的比例見表1。

　　表1.1 不同波段太陽輻射波長與能量比例

光區	波長 μm	占能量百分比 %
紫外光	200-400	5
可見光	400-720	45
近紅外	720-2500	50



　　可見光和近紅外光輻射占太陽光總能量的95%，所以隔絕了可見光和近紅外光就可以使太陽照射下的物體溫度降低。

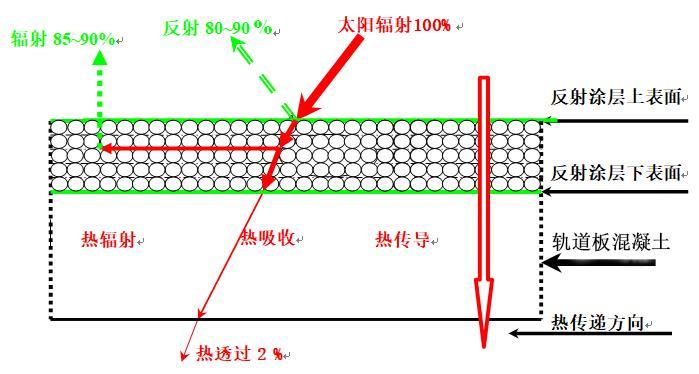

　　高鐵無砟軌道闆隔熱防護塗料是由高反射率、高發射率、高熱阻的材料制備的專用反射隔熱塗料，精選功能材料，水性體系，薄層塗裝，塗層對熱射線有“高反射、高輻射、高熱阻、低熱容”特性。塗敷在混凝土材質的軌道闆表面，幹膜厚度隻需要0.2～0.3mm，就能隔絕太陽熱輻射率的60%～95%(與塗層明度值、顔色有關)。可有效阻止熱量向反射隔熱塗膜内部及軌道闆内部的傳遞，達到隔熱降溫效果。降低軌道闆表面溫度同時降低了軌道闆溫度梯度，降低軌道闆因環境溫度的高低變化産生溫度應力，從而抑制或避免因溫度原因造成的軌道闆翹曲變形或開裂，保障行車安全。

2.産品特點

　　隔熱降溫功能顯著：太陽光反射比≥85%，混凝土表面降溫幅度8-15℃;

　　使用年限長：有機無機複合塗層，附着力高，耐候性強，有效使用年限超15年;

　　安全系數高：極薄塗層，對軌道闆無任何損傷，增加保護層，不會成片脫落，無安全隐患。

　　與環境協調：塗層顔色與軌道闆混凝土原色基本一緻，無光污染，不影響高鐵司機視線;

　　健康環保：水性塗料體系，符合環保标準要求，對人體無害，綠色低碳;

　　施工便捷：局部可滾塗、刷塗施工，長線路可機械化噴塗施工，适合野外作業便于維護。

3.産品性能

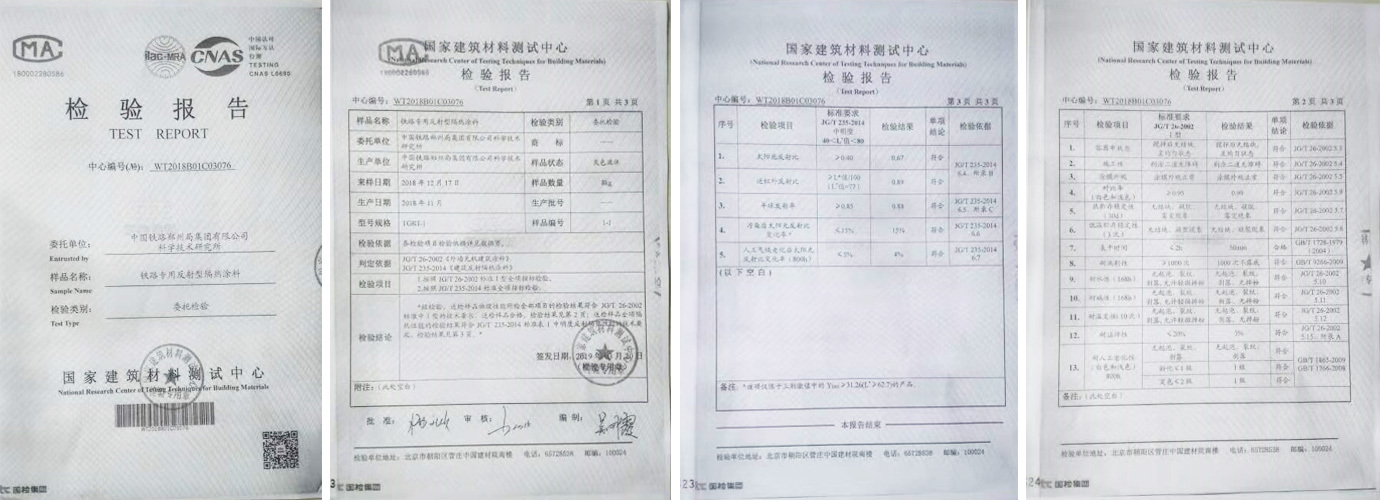

　　本産品屬于新材料産品，尚未有針對性的專門标準，産品物理性能指标的評價主要參考G/T 235-2014《建築反射隔熱塗料》及JG/T 26-2002《外牆無機建築塗料》。經由産品合作研發單位——中國鐵路鄭州局集團有限公司科學技(jì )術研究所委托國家建築材料測試中心按照相關國家标準進行塗料相關物理性能及應用性能指标的檢測評價，檢測結果及報告内容如下：





軌道闆隔熱降溫效果：

　　1.鄭州鐵路局場内測試

　　時間：2018年6月——2019年12月

　　地點：鄭州鐵路局黃河風景區教育實習基地

　　參與單位：鄭州優波科新材料股份有限公司、中國鐵道科學研究院集團有限公司金屬及化學研究所、中國鐵路鄭州局集團有限公司科學技(jì )術研究所

　　測試方案：通過溫度監測測試專用反射隔熱塗料實際降溫隔熱效果。選取CRTSⅡ型高鐵軌道闆，一塊塗裝隔熱塗料，另一塊作為空白對照闆。在軌道闆設計不同位置上打孔，每一點位設置表面及距闆表面2cm、10cm、18cm ，3個深度孔并埋入熱電偶測溫裝置，環氧樹脂膠封口，實驗闆與對照闆測溫點布置一一對應，經計量認證的多通道溫度記錄儀持續記錄各測點溫度。

　　圖1 多通道測溫儀測溫點布置示意圖

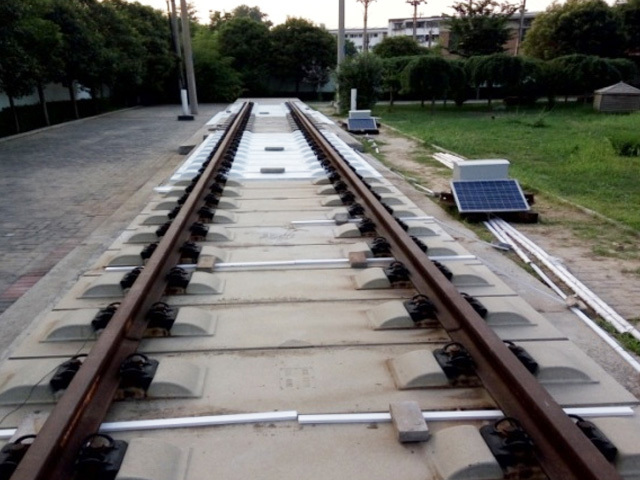

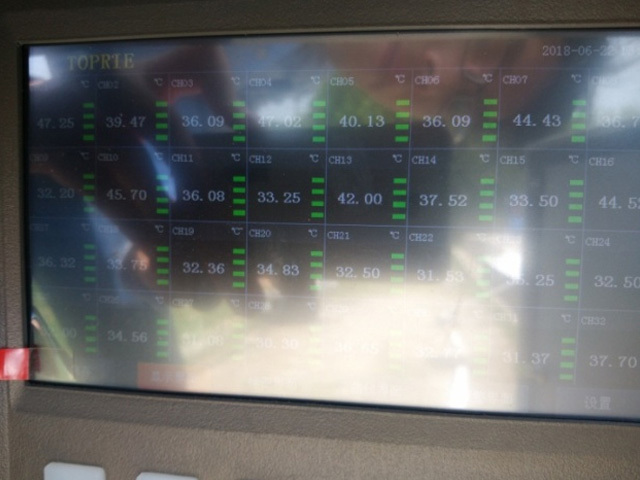

　　如圖1所示，01、04、07、10、13、17、20、23、26、29通道采集距闆表面2cm深度的溫度數據，02、05、08、11、14、18、21、24、27、30通道采集距闆表面10cm深度的溫度數據，03、06、09、12、15、19、22、25、28、31通道采集距闆表面18cm深度的溫度數據，通道16、32采集闆表面的溫度數據。現場實驗情況如下圖所示：











　　由溫度記錄儀采集的2018年7月5日至7月8日(氣溫最高33℃)數據整理分析得到如圖2至圖5所示的溫度實時變化對比圖如下。

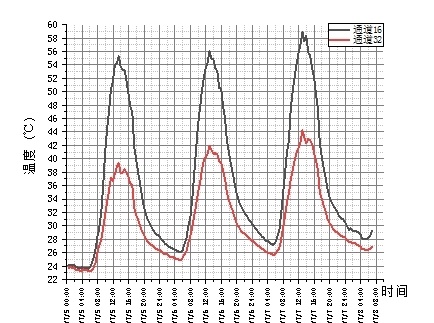

圖2試驗闆與對照闆表面實時溫度變化對比

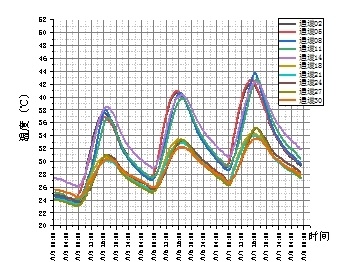

圖3試驗闆與對照闆2cm深度處實時溫度變化對比

圖4試驗闆與對照闆10cm深度處實時溫度變化對比

圖5試驗闆與對照闆18cm深度處實時溫度變化對比

由圖表可知，高鐵無砟軌道闆隔熱防護塗料作用在軌道闆上，可使其闆表面溫度比對照闆表面的溫度低約16℃，其距闆表面2cm處的溫度比對照闆距闆表面2cm處的溫度低約11.3℃，其距闆表面10cm處的溫度比對照闆距闆表面10cm處的溫度低約8.1℃，其距闆表面18cm處的溫度比對照闆距闆表面18cm處的溫度低約6.5℃，正午高溫33℃情況下，可将距闆表面2cm和距闆表面18cm之間16cm厚度的溫度梯度降低50%左右。

　　圖6試驗闆(左側部分)與對照闆(右側部分)紅外熱像儀拍攝圖片

　　圖6為所述實施的高鐵無砟軌道闆隔熱防護塗料塗覆的試驗闆(鋼軌未做塗覆)與對照闆紅外熱像儀拍攝圖片，圖片中兩塊軌道闆溫度分布情況非常清楚，左側試驗闆呈現出明顯的低溫紫色，右側對照闆呈現出明顯的高溫黃色，溫差對比明顯，表明所述實施的高鐵無砟軌道闆隔熱防護塗料可以顯著降低夏季軌道闆的溫度。

　　2.南昌路局場内測試

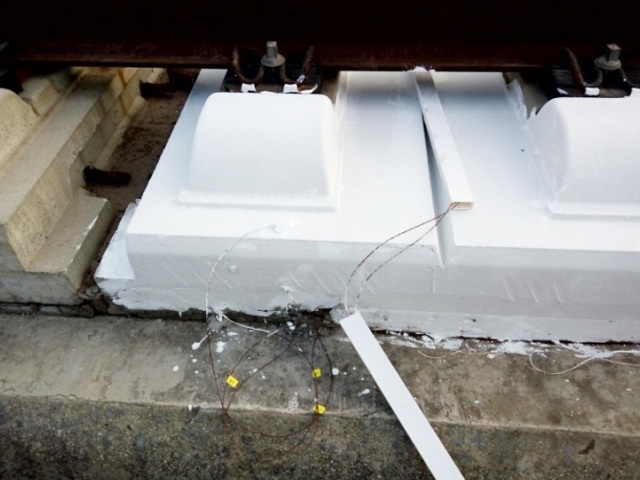

　　南昌西站工務段實驗現場情況

　　在高鐵南昌西站工務段場内軌道線上，選取CRTSⅡ型高鐵軌道闆相鄰的兩塊，一塊塗裝隔熱塗料為實驗闆，另一塊作為空白對照闆。在軌道闆設計不同位置上打孔，每一點位設置距闆表面2cm、9cm、17cm三個深度孔并埋入熱電偶測溫裝置，環氧樹脂膠封口，實驗闆與空白闆測溫點布置一一對應，持續記錄各測點溫度數據并分析，空白闆與實驗闆溫度變化對比情況如下。

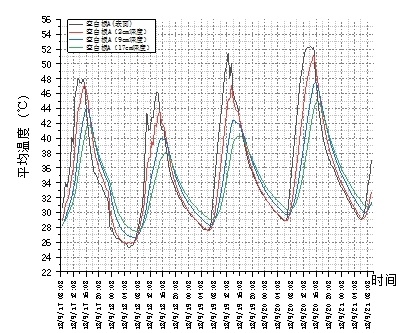

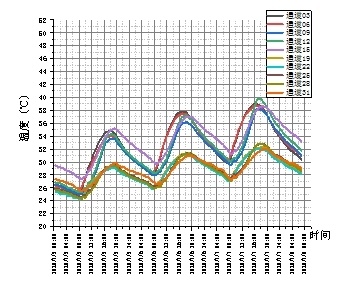

圖7 空白闆A不同測溫點平均溫度随時間變化

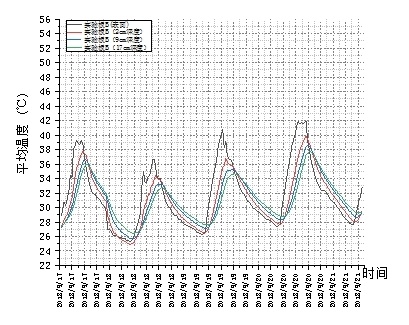

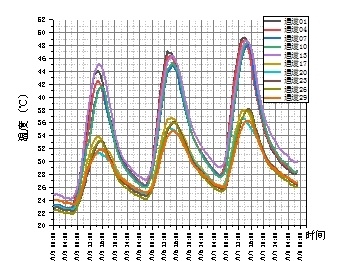

圖8 實驗闆B不同測溫點平均溫度随時間的變化

　　如上圖所示，我們可以清楚的看到空白闆和實驗闆各測溫點在不同時刻的溫度變化情況，有隔熱塗層的實驗闆各測溫點溫度較空白闆有顯著的降低。例如在2018年9月19日正午12時35分，有隔熱塗層的實驗闆B表面溫度比空白闆表面溫度降低了約10.7℃，距闆表面2cm深度處平均溫度降低了約9.7℃，距闆表面9cm深度處平均溫度降低了約6.0℃，距闆表面17cm深度處平均溫度降低了約3.9℃。表面至17cm深度處的溫差降低了約6.8℃，溫度梯度由93℃/m降至53℃/m，降幅達到43%。

　　3.新鄉高鐵東站線上應用測試

　　2019年9月在京廣高鐵實際運營線路新鄉高鐵東站站台區以北上行軌道線上選擇受太陽光輻射影響較大的6塊軌道闆作為實驗區，選取其中連續3塊闆作為空白對照闆(不進行隔熱塗裝)，另外連續3塊闆作為實驗闆(進行隔熱塗裝)。



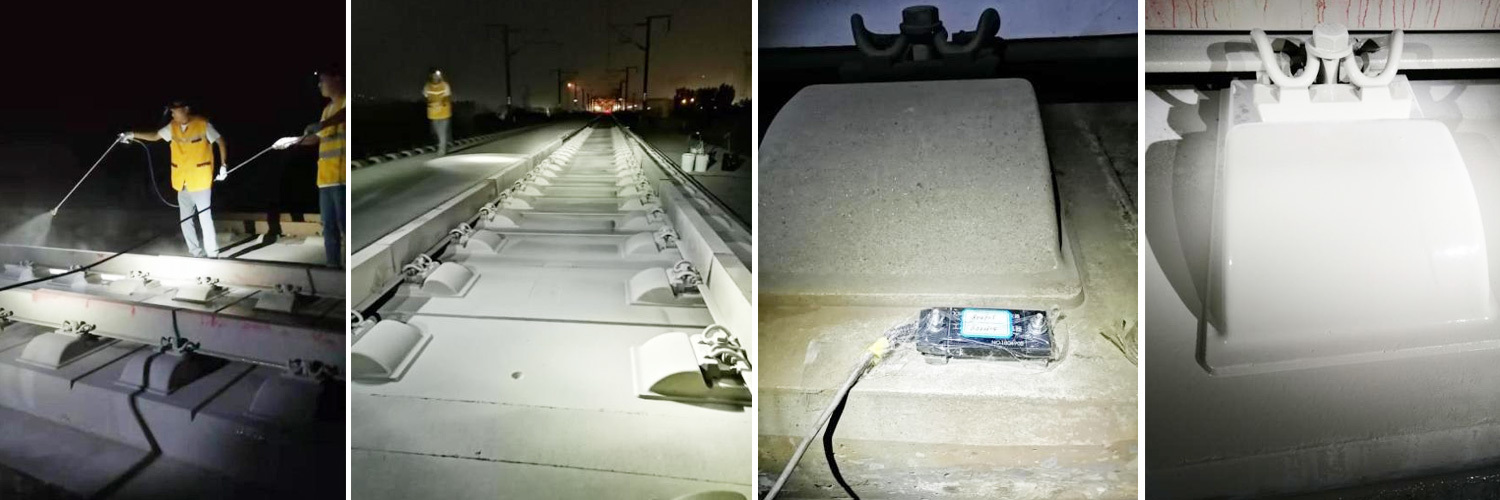

新鄉高鐵東站施工現場情況

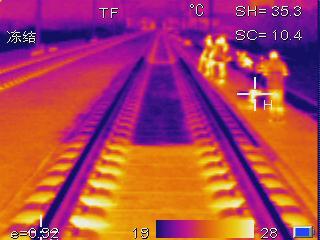

圖7線上實驗試驗闆(深暗色部分)與對照闆(淺亮色部分)紅外熱像圖

上圖拍攝時夜間氣溫為20℃。圖片中兩部分軌道闆溫度分布情況非常清楚，前方試驗闆呈現出明顯的低溫紫色，後方對照闆呈現出明顯的高溫黃色，溫差對比明顯，降溫效果非常直觀。

結論：

　　1) 高鐵無砟軌道闆隔熱防護塗料創新性的采用了以複合陶瓷微晶體、紅外熱反射冷顔料等功能型新材料及新型塗層結構，使得所制得反射隔熱塗料隔熱降溫效果顯著優于市面傳統産品。有機無機複合成膜物質可形成互穿網絡結構，與水泥材質的軌道闆表面形成有力的穩定附着，可确保塗層長期使用壽命。

　　2) 實驗表明本隔熱防護塗料産品在軌道闆上施塗順暢，與軌道闆基層粘接良好，表面狀态平整均勻，塗層基本物理性能滿足要求，保障塗層在極端損壞情況下不出現因成片脫落而影響行車安全。

　　3)高鐵無砟軌道闆隔熱防護塗料塗敷厚度隻需0.2～0.3mm左右，在軌道闆表面的隔熱溫差可達10-16℃。

　　4)高鐵無砟軌道闆隔熱防護塗料預防作用為主，防治結合。在夏季高溫情況下，可将軌道闆溫度梯度降低一半左右，可顯著降低高溫度梯度對闆結構的負面影響。

　　5)通過鄭州、南昌兩地實際軌道闆模拟實驗及新鄉東站線上實際應用實驗評價表明本研究專用反射隔熱塗料施工便利，塗層對行車無安全隐患，在鐵路推廣應用具有重大的安全效益和社會意義。
